DP7221
© NIDEC COPAL ELECTRONICS CORP.
13
Doc. No. MD-2113 Rev. K
Characteristics subject to change without notice

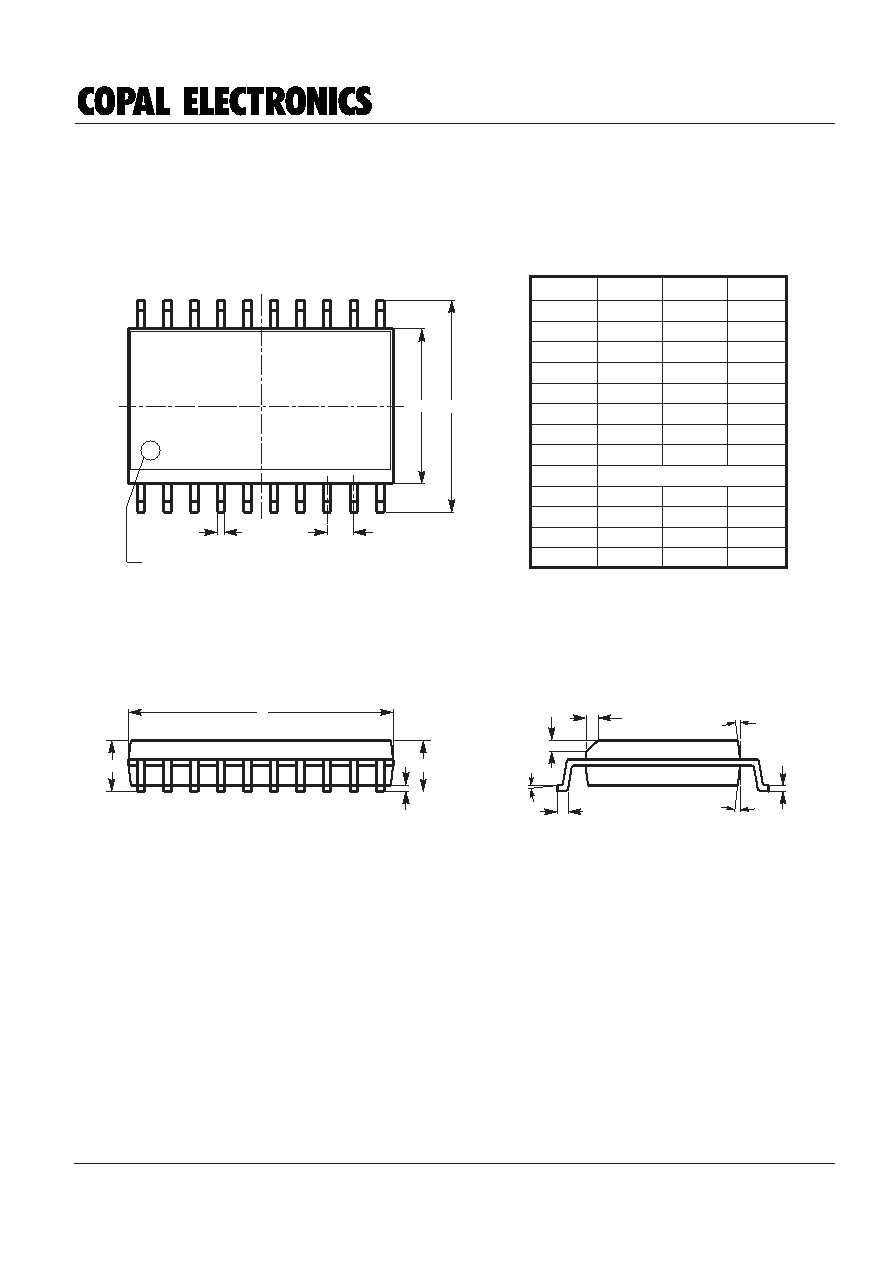

PACKAGING OUTLINE DRAWINGS
SOIC 20-Lead 300 mil Wide (W)
(1)(2)
Notes:
(1) All dimensions are in millimeters.
(2) Complies with JEDEC specification MS-013.
A2
E1
E
A1
e
PIN#1 IDENTIFICATION
b
D
c
A
TOP VIEW
W
E
I
V
D
N
E
W
E
I
V
E
D
I
S
1
1
h
h
L
SYMBOL
MIN
NOM
MAX
A
2.36
2.49
2.64
A1
0.10
0.30
A2
2.05
2.55
b
0.31
0.41
0.51
c
0.20
0.27
0.33
D
12.60
12.80
13.00
E
10.01
10.30
10.64
E1
7.40
7.50
7.60
e1.27 BSC
h
0.25
0.75
L
0.40
0.81
1.27
0°
8°
1
5°
15°
