TL494G-P16-R Fiches technique(PDF) 2 Page - Unisonic Technologies

No de pièce TL494G-P16-R
Description  VOLTAGE MODE PWM CONTROL CIRCUIT
PDF  8 Pages
Scroll/Zoom Zoom In 100%  Zoom Out
Fabricant  UTC [Unisonic Technologies]
Site Internet  http://www.utc-ic.com
Logo UTC - Unisonic Technologies

TL494G-P16-R Fiches technique(HTML) 2 Page - Unisonic Technologies

  TL494G-P16-R Datasheet HTML 1Page - Unisonic Technologies TL494G-P16-R Datasheet HTML 2Page - Unisonic Technologies TL494G-P16-R Datasheet HTML 3Page - Unisonic Technologies TL494G-P16-R Datasheet HTML 4Page - Unisonic Technologies TL494G-P16-R Datasheet HTML 5Page - Unisonic Technologies TL494G-P16-R Datasheet HTML 6Page - Unisonic Technologies TL494G-P16-R Datasheet HTML 7Page - Unisonic Technologies TL494G-P16-R Datasheet HTML 8Page - Unisonic Technologies
Zoom Inzoom in Zoom Outzoom out
 2 / 8 page
background image

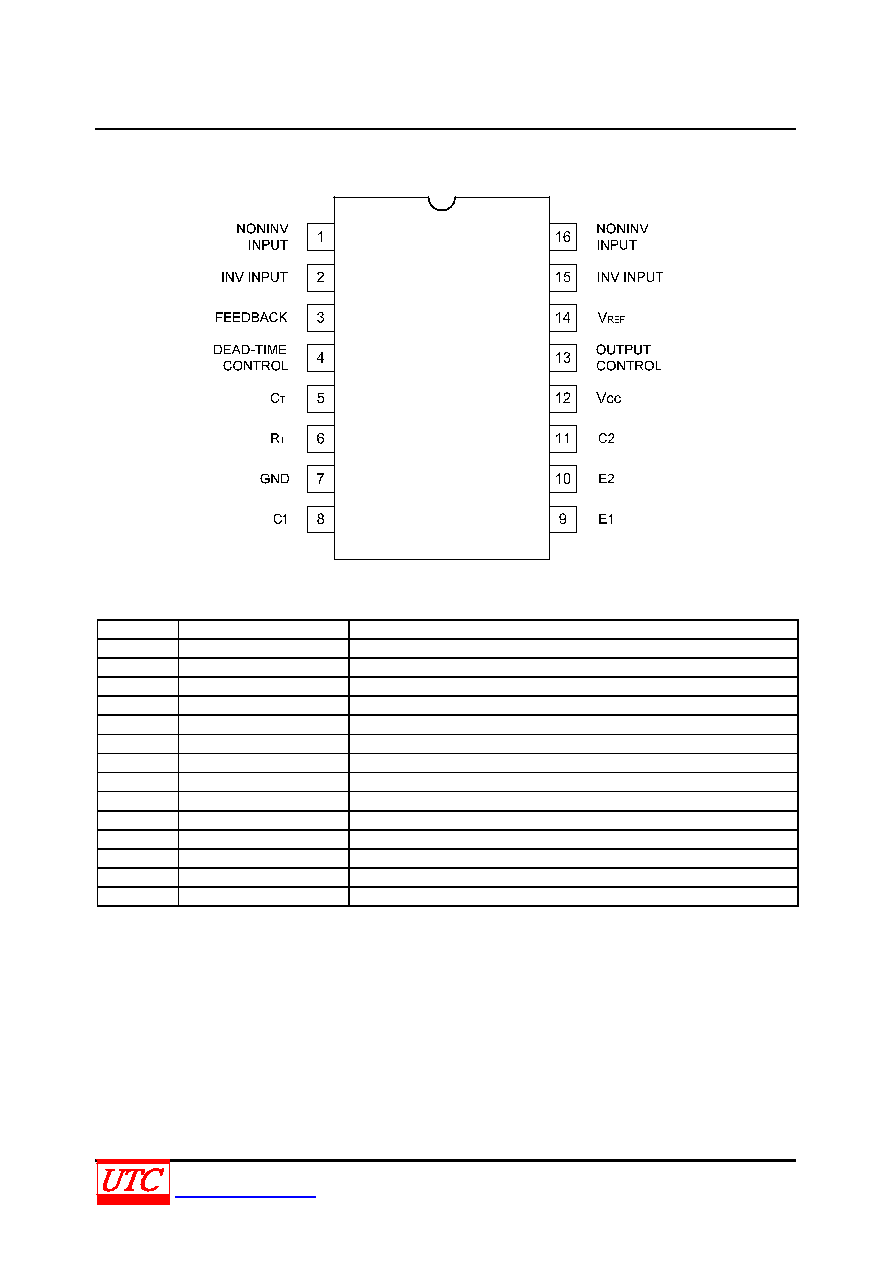

TL494
LINEAR INTEGRATED CIRCUIT
UNISONICTECHNOLOGIESCO.,LTD
2 of 8
www.unisonic.com.tw
QW-R103-004. I
PIN CONFIGURATION
PIN DESCRIPTION
PIN No.
SYMBAL
NAME AND FUNCTION
1, 16
NONINV INPUT
Error Amplifier NONINV Input
2, 15
INV INPUT
Error Amplifier INV Input
3
FEEDBACK
Output Feedback Voltage
4
DEAD-TIME CONTROL
Output DEAD-TIME Control
5
CT
Timing Capacitor
6
RT
Timing Resistor
7
GND
Ground
8
C1
Internal Power NPN Collect1
9
E1
Internal Power NPN Emitter1
10
E2
Internal Power NPN Emitter2
11
C2
Internal Power NPN Collect2
12
VCC
Supply Voltage
13
OUTPUT CONTROL
Output mode select
14
VREF
Reference Voltage
