MODEL: MDW5ALW
MDW5ALW SPECIFICATIONS
ES-8218 Rev.4 Page 3/5
http://www.m-system.co.jp/

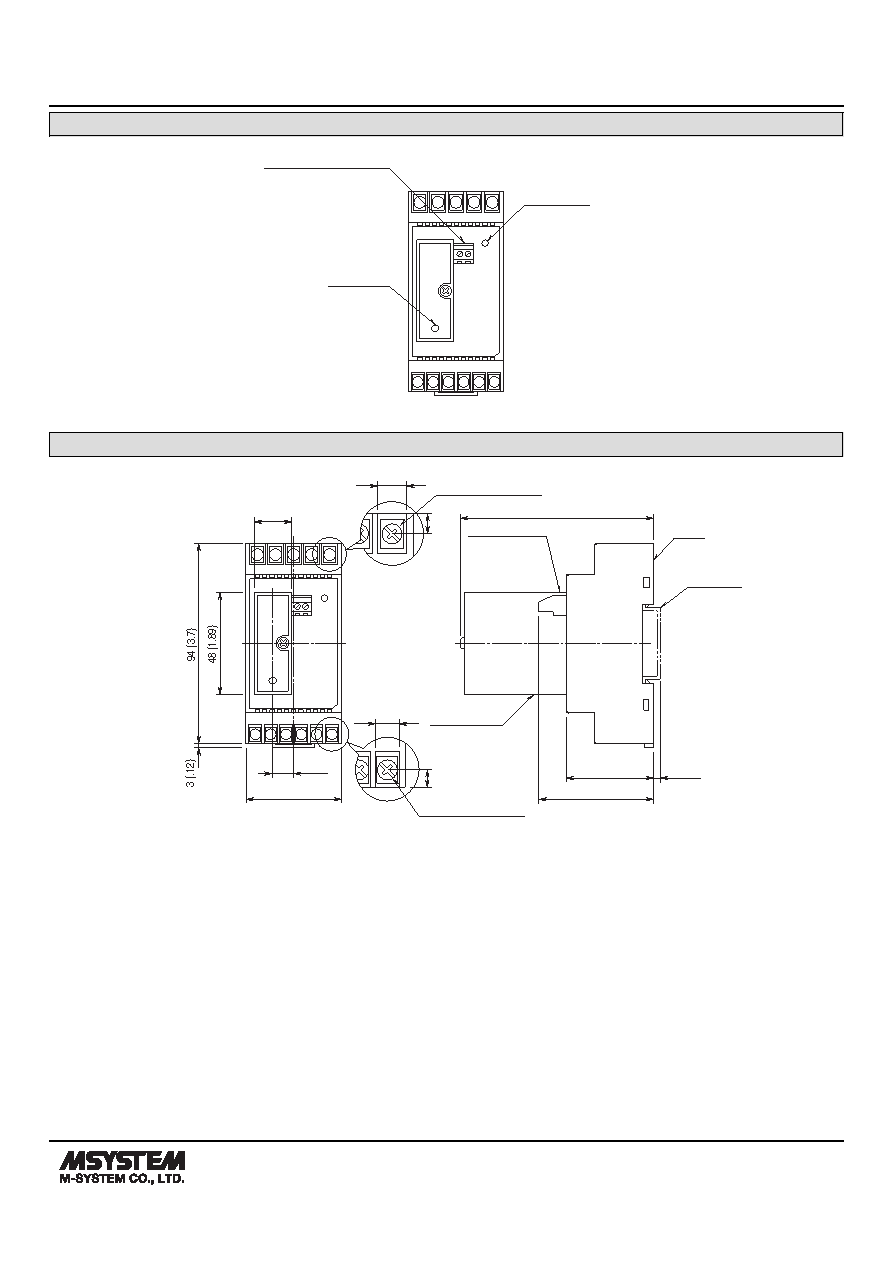

EXTERNAL VIEW
5
4
3
2
1
11
10
9
8
7
6
Power LED
Alarm Contact Terminal
Alarm LED
EXTERNAL DIMENSIONS & TERMINAL ASSIGNMENTS unit: mm (inch)
45 (1.77)
9.8 (.39)
17.5 (.69)
41 (1.61)
55 (2.17)
89 (3.5)
3.3 (.13)
5
4
3
2
1
11
10
9
8
7
6
7.4 (.29)
6 (.27)
5–M3 TERMINAL SCREW
Alarm Contact Terminal
BASE
HEAD ELEMENT
DIN RAIL
35mm wide
6–M3 TERMINAL SCREW
• When mounting, no extra space is needed between units.
5.3 (.21)
5.3 (.21)
