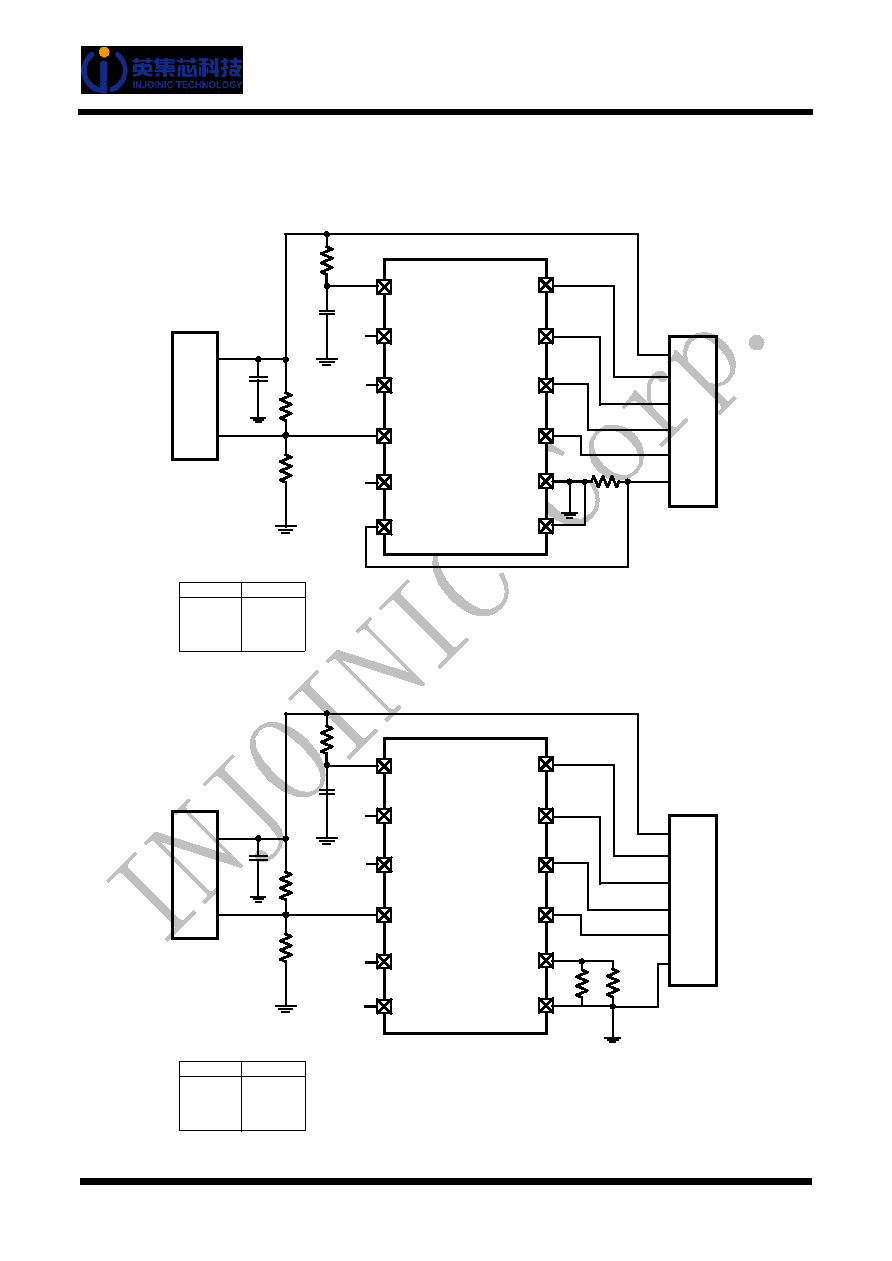

4. 典型应用原理图
引脚 3、引脚 12 用作 CSN 和 CSP：
IP2705
GND
VCC
DP
DM
CC1
VBUS
2kOhm
1uF
GND
Cout
CC2
FB
VOUT
FB
带FB反馈端
的电源芯片
R1
R2
SEL
CC1
CC2
USB Type-C
Connector
CSN
CSP
ID1
NC
DM
DP
10mOhm (1%)
3.6V~20V
R1推荐值：100kOhm（精度1%）
R2根据所用电源芯片取值
SEL
Voltage
高电平
5V
浮空
12V
GND
20V
引脚 3、引脚 12 用作 NTC 和 FA：
IP2705
NTC
VCC
DP
DM
CC1
VBUS
2kOhm
1uF
GND
Cout
CC2
FB
VOUT
FB
带FB反馈端
的电源芯片
R1
R2
SEL
CC1
CC2
USB Type-C
Connector
GND
CSP
ID1
NC
DM
DP
RNTC
3.6V~20V
R1推荐值：100kOhm（精度1%）
R2根据所用电源芯片取值
SEL
Voltage
高电平
5V
浮空
12V
GND
20V
R3
